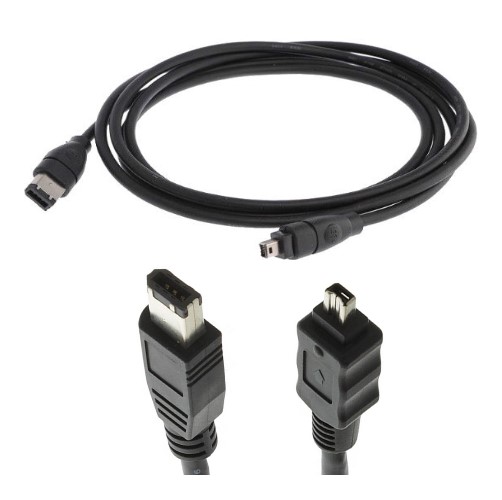

Кабель стандарта IEEE 1394 (FireWire, i-Link) для обмена цифровой информацией между компьютером и другими электронными устройствами: Apple Mac, Apple iPod, жесткие диски, miniDV видеокамеры. Первый разъем имеет 6 контактов (скорость передачи данных около 400 Мбит/с). Второй разъем имеет 4 контакта (скорость передачи данных около 200 Мбит/с).
Различные компании продвигают стандарт под своими торговыми марками:
- Apple — FireWire
- Sony — i.LINK
- Yamaha — mLAN
- TI — Lynx
- Creative — SB1394
Разъёмы
- 4-контактный (IEEE 1394a без питания) стоит на ноутбуках и видеокамерах. Витая пара (два контакта) для передачи информации и вторая витая пара (др. два контакта) — для приёма.
- 6-контактный (IEEE 1394a). Дополнительно два провода для питания.
- 9-контактный (IEEE 1394b). Дополнительно два контакта для экранов витых пар (приёма и передачи информации). И ещё один контакт — резерв.
Использование
Внешние дисковые устройства
Существует стандарт SBP-2 — SCSI поверх 1394. В основном используется для подключения внешних корпусов с жёсткими дисками к компьютерам — корпус содержит чип моста 1394—ATA. При этом скорость передачи данных может достигать 27 МБ/с, что превышает скорость USB 2.0 как интерфейса к устройствам хранения данных, однако гораздо ниже таковой для USB 3.0. Поддерживается в ОС семейства Windows с Windows 98 и по сей день. Также поддерживается в популярных ОС семейства UNIX.
MiniDV-видеокамеры
Исторически первое использование шины. Используется и по сей день как средство захвата фильмов с MiniDV в файлы. Возможен и захват с камеры на камеру. Видеосигнал, идущий по 1394, идёт практически в том же формате, что и хранится на видеоленте. Это упрощает камеру, снижая требования к ней по наличию памяти. В ОС Windows подключённая по 1394 камера является устройством DirectShow. Захват видео с такого устройства возможен в самых разнообразных приложениях — Adobe Premiere, Ulead Media Studio Pro, Windows Movie Maker. Существует также огромное количество простейших утилит, способных выполнять только этот захват. Возможно также и использование тестового инструмента Filter Graph Editor из свободно распространяемого DirectShow SDK. Использование 1394 c miniDV положило конец проприетарным платам видеозахвата.
